کنترل ابعادی یا تست چشمی فورجینگ چگونه است؟

عملیات بازرسی چشمی در فورجینگ

عملیات بازرسی چشمی در فورجینگ یکی از انواع تست های جوش سر به سر میلگرد محسوب می شود که دارای استانداردهای مشخص از جمله استاندارد بازرسی جوش سر به سر میلگرد در ژاپن و ایران  می باشد که باید رعایت شود. برای تعیین صحت عملیات باید، بازرسی های میلگردهای فورج شده به صورت دقیق انجام گیرد تا اطمینان حاصل شود که در طول فرایند هیچ گونه نقصی وجود نداشته است. تست های مختلفی را می توان صورت داد اما در این بین سه آزمون خمش، کشش و آزمون چشمی دارای استاندارد می باشد که ما در این مطلب قصد داریم به آزمون چشمی بپردازیم و این آزمون را به صورت خلاصه معرفی کنیم.

مراحل عملیات بازرسی چشمی فورجینگ میلگرد

عملیات بازرسی چشمی فورجینگ یا همان آزمون vt که یکی از سه آزمون استاندارد محسوب می شود باید بر اساس استانداردها و اصولی مشخص صورت بپذیرد تا آزمون مورد تائید باشد. می توان مراحل عملیات آزمون چشمی میلگرد های متصل شده به روش جوش فورجینگ  را به چهار بخش کلی طبقه بندی کرد که هر یک از این موارد باید به صورت مشخص و دقیق پیاده سازی و اجرا شود تا این عملیات به درستی پیش برود. مراحل پنجگانه ای که باید در طول عملیات آزمون چشمی به صورت استاندارد پیش برود تا تست جوش دقیق و کامل صورت بگیرید عبارت هستند از:

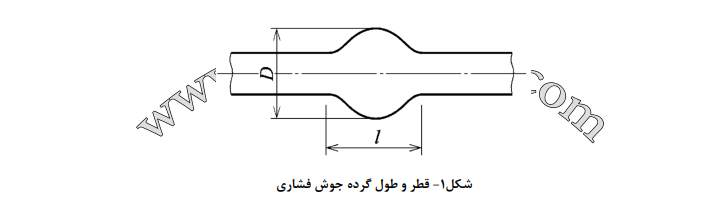

  • اندازه گیری بزرگترین قطر پس از جوش سر به سر میلگرد که نباید کمتر از ۱/۴ برابر قطر میلگردهای فورج شونده باشد.
  • اندازه گیری طول جوش که به صورت مشخص در تصویر این مطلب نمایش داده شده است، که نباید کمتر از ۱/۱ قطر میلگردهای فورج شده باشد.

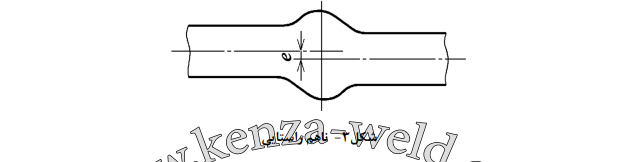

  • چک کردن خروج از محوری دو میلگرد فورج شده که نباید بیشتر از ۲۰٪ قطر اسمی میلگردها باشد. تا به این ترتیب همه چیز به صورت دقیق و کامل پیش برود تا مشکلی رخ ندهد.
  • چک کردن زاویه و همچنین شیب میلگردهای فورج شده به صورت دقیق که باید کاملا استاندارد باشد.

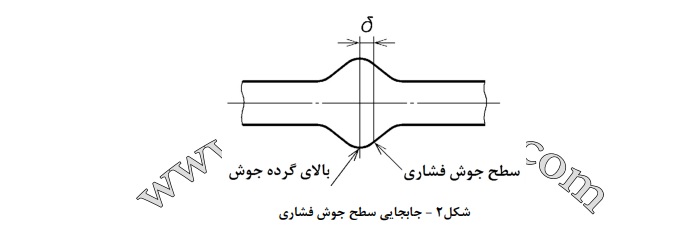

  • چک کردن صفحه اتصال یا جوشکاری که نمیبایست بیش از 25% قطر میلگرد باشد.
  • https://kenza-weld.com/page/1685358103/file/598332294.jpeg
  • https://kenza-weld.com/page/1685358103/file/426050461.jpeg
  • https://kenza-weld.com/page/1685358103/file/262989312.jpeg

کاربر گرامی برای استفاده از خدمات مشاوره رایگان می توانید هم اکنون با شماره 02144066635 تماس حاصل فرمایید.
